RADIK HYGIENE VKM8
Grzejnik płytowy do środowisk o wysokich wymaganiach w zakresie higieny i czystości z gładką płytą czołową, z podłączeniem dolnym środkowym lub prawym dolnym
RADIK HYGIENE VKM8
RADIK HYGIENE VKM8
Następne zdjęcie (2)
RADIK HYGIENE VKM8
RADIK HYGIENE VKM8
RADIK HYGIENE VKM8
Model RADIK HYGIENE VKM8 to grzejnik płytowy w wersji VENTIL KOMPAKT, który umożliwia dolne środkowe lub prawe dolne podłączenie do rozprowadzenia instalacji grzewczej. Jego konstrukcja jest przeznaczona do systemów grzewczych z wymuszonym obiegiem. Jest przystosowany do instalacji i eksploatacji w pomieszczeniach o wysokich wymaganiach w zakresie higieny i czystości. Wszystkie typy są bez dodatkowych elementów konwekcyjnych. RADIK HYGIENE ma gładką płytę czołową i specjalne gładkie paski ochronne pokrywające górne i boczne spoiny płyty czołowej i innych płyt w typach 20S i 30. Aby ułatwić dostęp do czyszczenia, typ 20S ma większą odległość między płytami (głębokość płyt grzewczych B = 102 mm) w porównaniu do standardowego typu 20 (B = 66 mm). Dwa górne i dolne uchwyty są przyspawane z tyłu, grzejniki o długości 1800 mm i dłuższe mają przyspawane sześć uchwytów. Podstawowe wyposażenie obejmuje korek odpowietrzający i zaślepiający oraz niezbędną liczbę wsporników do wiercenia typu 18/120, które standardowo umożliwiają zamocowanie grzejnika w odległości do 65 mm od ściany.
długość od 404 do 2004 mm
wysokość od 503 do 703 mm
moc cieplna od 174 do 3012 W
podłączenie środkowe dolne, prawe dolne
RADIK HYGIENE VKM8 oferujemy w 117 wariantach
Filtruj według parametrów
Wybór rozmiaru
Wprowadź wymagane wymiary.
Moc cieplna (Dla profesjonalistów)
Moc grzewcza grzejnika ma pokryć określone straty ciepła ogrzewanego pomieszczenia, które są obliczane przez projektanta. t1 - temperatura wody na wejściu do grzejnika t2 - temperatura wody na wyjściu z grzejnika t2 - referencyjna temperatura powietrza (projektowa temperatura powietrza w pomieszczeniu) (Temperatury t1 i t2 są oparte na dokumentacji projektowej instalacji grzewczej lub wybranego źródła ciepła)
Wybór koloru
Podstawowym kolorem jest biały RAL 9016, inne kolory są dostępne za dopłatą.
Możliwe jest odchylenie koloru w tabeli kolorów w stosunku do koloru elementu grzejnego.
Zostaw biały
Gratis
Próbka koloru KORADO
30 %
Próbka koloru RAL
40 %
Wybierz wariant
|
Wybierz wszystko
|
Vymiary (v × d × g)
mm
|
Moc cieplna
Moc cieplna grzejnika powinna pokrywać określone straty ciepła ogrzewanego pomieszczenia, które są obliczane przez projektanta.
wat
|
Typ
|
Kolor
|
Kod do zamówienia
W przypadku zamawiania wersji kolorowej należy podać kod koloru w uwagach. Kod koloru nie jest zapisany w kodzie produktu.
|
|---|---|---|---|---|---|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 404 × 49
|
Moc cieplna
(wat)
174
|
Typ
|
Kolor
|
Kod do zamówienia
10050040-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 504 × 49
|
Moc cieplna
(wat)
217
|
Typ
|
Kolor
|
Kod do zamówienia
10050050-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 604 × 49
|
Moc cieplna
(wat)
260
|
Typ
|
Kolor
|
Kod do zamówienia
10050060-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 704 × 49
|
Moc cieplna
(wat)
303
|
Typ
|
Kolor
|
Kod do zamówienia
10050070-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 804 × 49
|
Moc cieplna
(wat)
346
|
Typ
|
Kolor
|
Kod do zamówienia
10050080-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 904 × 49
|
Moc cieplna
(wat)
389
|
Typ
|
Kolor
|
Kod do zamówienia
10050090-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 1004 × 49
|
Moc cieplna
(wat)
432
|
Typ
|
Kolor
|
Kod do zamówienia
10050100-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 1104 × 49
|
Moc cieplna
(wat)
475
|
Typ
|
Kolor
|
Kod do zamówienia
10050110-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 1204 × 49
|
Moc cieplna
(wat)
518
|
Typ
|
Kolor
|
Kod do zamówienia
10050120-SCH0010
|
|
Twój wybór
|
Vymiary (v × d × g)
(mm)
503 × 1404 × 49
|
Moc cieplna
(wat)
605
|
Typ
|
Kolor
|
Kod do zamówienia
10050140-SCH0010
|
Akcesoria
| Nazwa | Opis | Kod | ||
|---|---|---|---|---|
|
Przeznaczona do czyszczenia wszystkich grzejników KORADO.
|
Z-D029
|
Pobierz lub zapisz swój wybór
Teraz zapisz dla siebie wybrany wariant, abyś mógł przekazać go sprzedawcy i tym samym przyspieszyć zakup.
W następnym kroku znajdziesz listę sprzedawców.
Moc cieplna i dane techniczne
Dane techniczne
| H: Wysokość (mm) | 503, 603, 703 |
| L: Długość (mm) | 404, 504, 604, 704, 804, 904, 1004, 1104, 1204, 1404, 1604, 1804, 2004 |
| Głębokość (mm) | |
| Typ 10 | 49 mm |
| Typ 20 | 102 mm |
| Typ 30 | 157 mm |
| Najwyższa dopuszczalna temperatura robocza (°C) | 110 °C |
| Najwyższe dopuszczalne ciśnienie robocze | 10 bar |
| Gwint przyłączeniowy | G 1/2" wewnętrzny |
| Rozstaw przyłączeniowy | 50 mm |
Moc cieplna
| Q [W] | Wysokość [mm] | ||
|---|---|---|---|
| Długość (mm) | 503 | 603 | 703 |
| 404 | 465 | 538 | 607 |
| 504 | 581 | 671 | 757 |
| 604 | 696 | 805 | 907 |
| 704 | 811 | 938 | 1058 |
| 804 | 927 | 1071 | 1208 |
| 904 | 1042 | 1205 | 1358 |
| 1004 | 1157 | 1338 | 1509 |
| 1104 | 1272 | 1471 | 1659 |
| 1204 | 1388 | 1604 | 1809 |
| 1404 | 1618 | 1871 | 2110 |
| 1604 | 1849 | 2138 | 2410 |
| 1804 | 2080 | 2404 | 2711 |
| 2004 | 2310 | 2671 | 3012 |
Wykaz typów

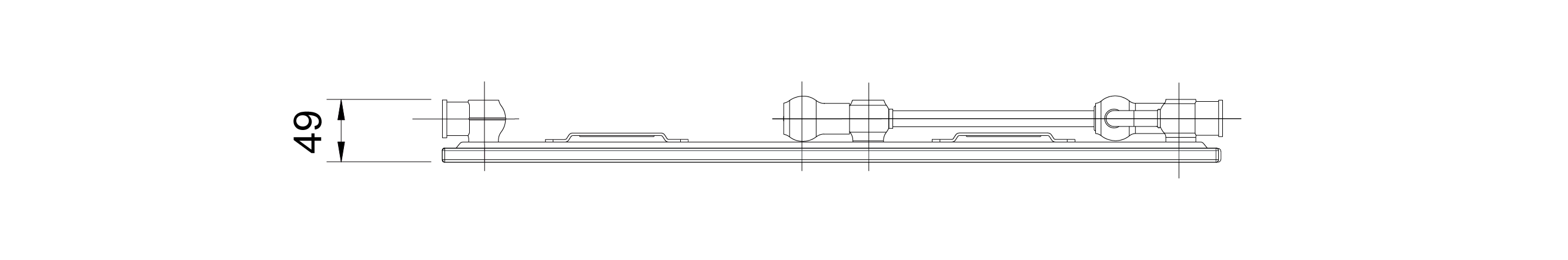

Typ 10

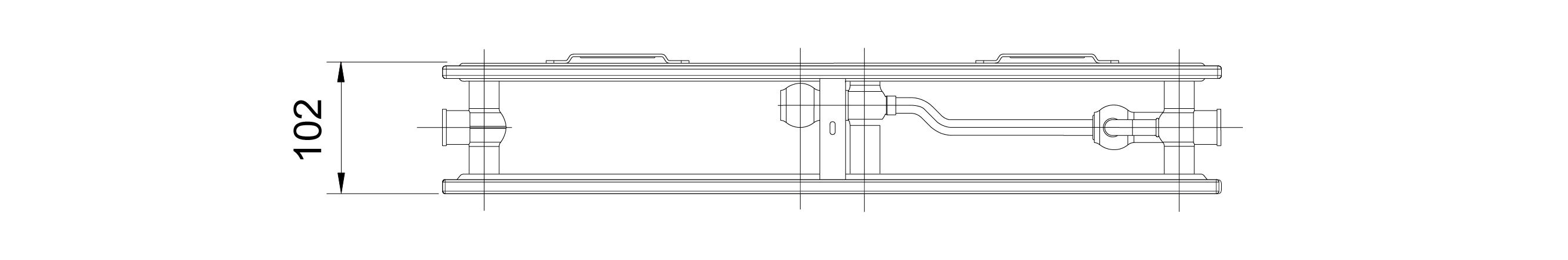

Typ 20
Typ 30
Sposób podłączenia
Środkowe Dolne
Prawe dolne
Dodatkowe informacje techniczne
Do pobrania
Filtruj typ dokumentu
26 znalezionych dokumentów
